一、主要用途

本試驗機主要用于汽車門防撞梁三點彎曲試驗。

二、功能特點

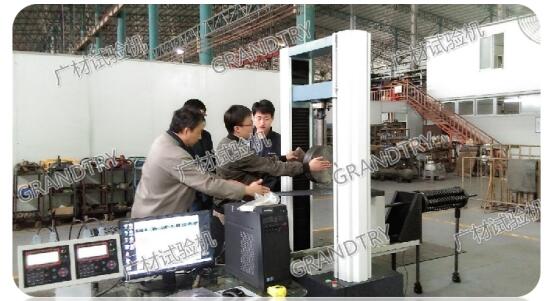

主機由一臺100kN微機控制電子式萬能試驗機組成，主機臺面板上加裝彎曲試驗臺，試驗臺上的兩支座可根據要求，通過調整螺母移到合適的位置，約束彈簧、傳感器、支座連在一起，試樣通過螺釘固定在兩支座上，當主機移動橫梁和壓頭向下運動，對試樣進行彎曲試驗時，試樣所受到的壓力和撓度由電腦顯示屏顯示出來；彎曲過程中試樣的變形帶動兩支座向中心移動，這時彈簧的約束力和支座的位移由兩套數顯裝置顯示出來。

綜向壓縮部分；能自動控制、自動測量、液晶屏顯示；具有數據采集、處理、繪制曲線及打印曲線報告等特點；采用PID和先進的模糊控制算法，能實現等速率加荷、等速率變形、等速率位移閉環控制以及自動恒載荷、恒位移、恒變形等三種閉環控制。自動測量等功能。

橫向測量部分：左、右兩彎曲支座設有彈簧約束，并裝有負荷傳感器和光電編碼器，通過顯示屏對整個彎曲過程進行力值和位移顯示。

技術參數

1. 綜向最大力：100kN；

2. 測力范圍： 1%-100%Fs (全程不分檔,等效5檔) ；

3. 試驗力準確度：±1%；

4. 試臺尺寸：2000（長）*300（寬）mm；

5. 可測試防震梁跨距1500mm;

6. 防震梁的最大撓度460mm；

7. 壓縮空間：600 mm (壓頭底和試驗臺面)；

8. 絲行程：600mm；

9. 位移測量分辨率：0.01mm；

10. 測力方式：高精度負荷傳感器測力；

11. 控制試驗方式及顯示：試驗機專用控制控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據；

12. 主機外形尺寸（長×寬×高）：約4000×600×1800mm

13. 兩橫向最大力：50kN；

14. 測力范圍： 1%-100%Fs

15. 可顯示多種試驗曲線：試驗力-位移、試驗力-時間、時間-位移（變形）、等。

16. 重量約：1000Kg
