一、產品簡介

本試驗機主要用于抗壓強度試驗，實時顯示力值及試驗曲線。具有單位轉換、清零、過載、超行程保護等功能。本機設有手動控制和電腦全自動控制兩種控制方式。

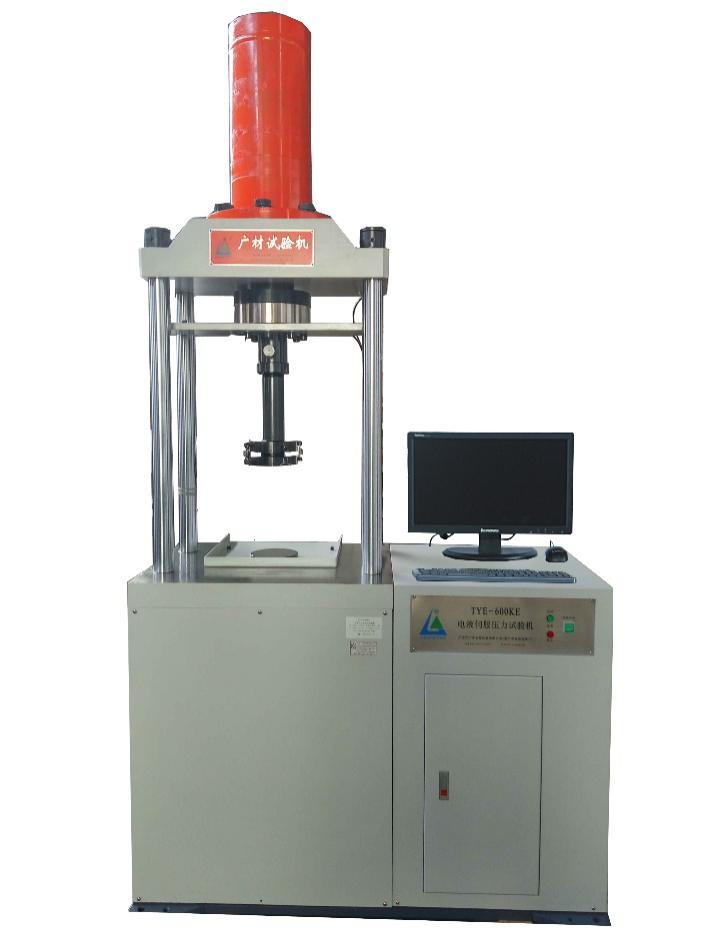

本機是由臺面板與上橫梁通過四根立柱連接形成剛性固定框架；雙作用油缸固定在上橫梁上；活塞桿下端連接傳感器并與移動橫梁上端連接；移動橫梁下端連接壓板；移動橫梁安裝導向機構，以保證橫梁移動或活塞施力時不發生旋轉，當活塞向下運動時可作壓縮試驗。

二、執行標準
GBT 22307-2008 密封墊片高溫抗壓強度試驗方法A

二、技術參數

1、 最大試驗力：200kN

2、 測力范圍：2~100%FS

3、 試驗力準確度：±1.0%

4、 位移最大測量量：200mm

5、 油缸行程：200mm

6、 試驗速度：300mm/min

7、 返回速度：450mm/min

8、 壓板尺寸：Ф100mm

9、 測力方式：高精度負荷傳感器測力

10、 高溫箱溫度范圍：室溫+50~200℃

11、 高溫箱內尺寸：300(寬)×250（深）×260（高）mm

12、 整機尺寸：650(長)×550（寬）×1600（高）mm

13、 伺服電機驅動：220V/1.5Kw/5L油泵

14、 重量約600kg.

三、結構原理及性能特點

整機由主機部分、油源系統、電氣系統、測控測量系統等組成。

1、主機

主機部分主要由以下部分組成:臺面板、立柱、移動橫梁、負荷傳感器、上橫梁、雙向油缸。

2、高溫箱

1）箱體結構

①　箱體采用數控設備制作、工藝先進、線條流暢，美觀大方

②　內箱材質為304SUS高級不銹鋼拉絲板，外箱材質為優質冷軋鋼板靜電噴涂

③　內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉，隔溫效果好，門與門框之間采用進口密封材料及獨特的硅膠密封結構，密封、抗老化性好

④　箱內風道采用循環系統，由一只長軸軸流風機，一只不銹鋼多翼式離心風輪及循環風道組成，上出風、下進風箱內溫度均勻，提高了空氣流量，大幅改善了試驗箱的溫度均勻性

⑤　箱體上下中心50mm孔徑

2）安全保護系統

①　超溫報警

②　漏電保護

③　過流保護

④　接地保護

3、油源系統

油源系統為主機驅動油缸提供液壓動力。它由油泵、交流伺服電機、油池、過濾裝置、流量控制閥組、方向調節裝置、壓力安全裝置、油管等組成。吸油管配有過濾裝置，保證了液壓系統穩定性和耐久性，選用了意大利馬祖其高壓齒輪油泵，使整個液壓系統的噪音降到較低的水平。本液壓系統采用現代先進的交流伺服電機油源，通過電機轉速控制油泵流量，具有節能、低噪音、控制精度高、響應速度快等優點。
