一、執行技術標準
執行國家現行的有關設備安裝工程技術、施工、驗收標準、規范及相關文件。
GB/T1001.1-2003 《 標稱電壓高壓 1000V 的架空線路絕緣子 第 1 部分：交流系統用瓷 或玻璃絕緣子元件—定義、試驗方法和判定準側》
GB/T775.3-2006 《絕緣子試驗方法第3部分：機械試驗方法》
GB/T 2611《試驗機通用技術要求》
GB 228《金屬材料室溫拉伸試驗方法》
GB8170《數值修約規則》
二、設備描述

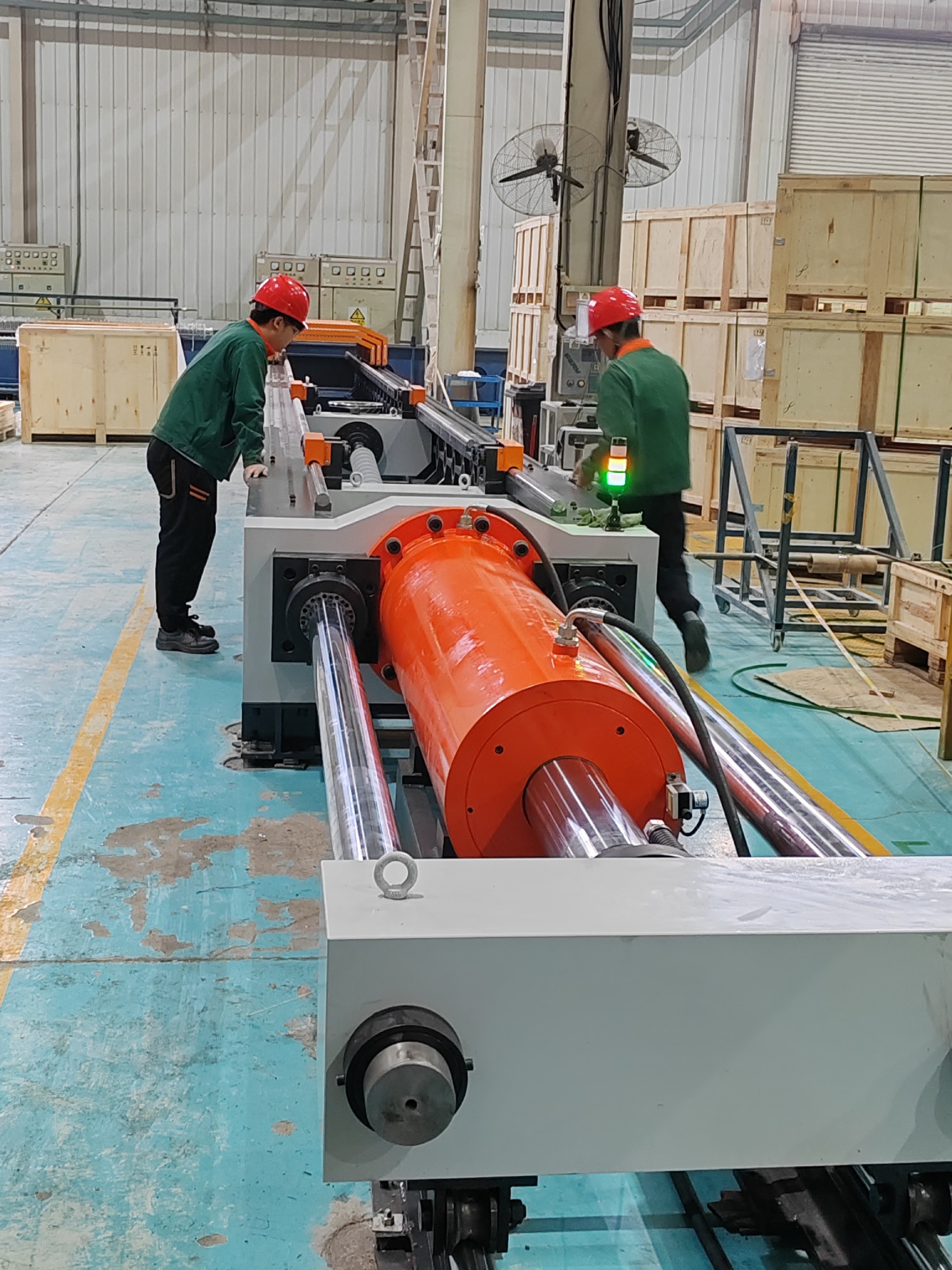

本設備主要用于絕緣子產品、電力金具、架空導線及其它材料的機械性能試驗。主機采用臥式的結構形式，便于試件的安裝、拆卸。該設備由主機、液壓系統、數據測量系統（負荷、 行程）及微機數據處理系統組成。應用計算機技術，使測定過程簡單易行、測試數據準確，具 有數據處理、自動繪制曲線、儲存與打印功能。液壓系統采用高精度伺服電機油泵對其加荷系統進行精密跟蹤調整，具有連續試驗功能，用戶只需放置試樣，能自動按設定好的加荷要求 進行試驗，具有試驗力、加荷速率自動跟蹤測量、峰值保持等功能。試驗時具有過載保護功能 及位移保護功能，試驗數據能自動存儲，并打印出完整的試驗報告。
三、主要技術參數
? 試驗力測量精度：±1%；
? 試驗力測量范圍：20kN-2000 kN（測量精度：±1％），精度達不到則為不合格；
? 前后夾頭體之間的有效距離調整范圍:試驗有效空間長度為 14m（不包含液壓油缸活塞行 程）
? 主機結構形式：臥式，0—14 米范圍內可調，人工推動調整間距 500mm,小車滾輪需做好防 護，固定方便、省力。
? 位移量程：800mm ；位移測量精度：0.1mm；
? 保載時間不小于 200h，保載力 1000kN；
? 保載精度：±1%；配有機械保載裝置，可機械鎖力，但停電會由于失去力控使曲線有輕微變動；
? 試驗力等速率控制：0.1～100%FS/min；（運行速度不大于240mm/min）
? 最大加載速度：240mm/min；
? 最大空間調整速度：進程240mm/min，返程300mm/min；
? 油漆：所有金屬件均應防銹噴漆，并采取措施防止運輸和安裝中漆層剝落與變質；
? 噪音：小于70分貝（距離 1m 任何位置）。
功能要求；
? 具有手動和自動試驗功能，并可方便切換；
? 帶有反力架，可在線檢測及標定；
? 具有高壓屏蔽功能；
? 采用計算機控制，具有力、位移自動跟蹤測量，自動分析并記錄試品破壞負荷；
? 加荷速率任意設定、試驗力量程自動切換；
? 恒負荷拉伸；
? 位移等速率控制；
? 試驗力等速率控制，保證拉伸破壞負荷的 30%～60%的加載速率；
? 拉力試驗機框架永久不變形（2000kN 以內）；
? 負荷、加荷速率、位移、時間及試驗曲線能自動或手動保存，動態顯示和打印等功能；
? 曲線形式可任意選擇；
? 有停電保壓來電續保功能；（停電時間不大于30min）
? 能迅速準確地實現負荷、位移的數字標定，檢驗時具有過載保護功能，滿載保護及位置保護；
? 試驗數據能任意存取，并實現數據和曲線的再分析，包括局部放大和數據再編輯；
? 試驗條件（試樣環境、測試）可編程，能自動求出材料的力學性能指標打印出完整的試驗報 告和曲線。
? 冷卻系統保證油溫不高于 65℃；
? 拉伸機所呈現的產品性能參數可實時上傳 MES；
